WC modul Ecology pro zazdívání

AM115/1000E Renovmodul

Zazdívací modul s úspornou nádržkou 2/4 litry, navržený pro rekonstrukce. Výklopné držáky umožňují upevnění i do nerovných povrchů. Modul je vybaven posuvným držákem odpadu, dávkovačem WC tablet a přípravou pro senzorové splachování. Díky izolované nádržce je provoz tichý, bez rosení a vibrací. Snadný servis bez použití nářadí, plná kompatibilita s tlačítky Alca.

Kde koupit

Detaily produktu

Detaily produktu

Technické parametry

Připojení vody zezadu nebo shora montážními otvory	G1/2 "
Funkční rozsah tlaku vody	0,05 – 1,6 MPa
Doporučený rozsah tlaku vody	0,3 – 0,5 MPa
Velké spláchnutí	3,5 – 6 l
Malé spláchnutí	2 – 4 l
Standardní nastavení velkého spláchnutí	4 l
Standardní nastavení malého spláchnutí	2 l
Hygienická rezerva	2 l
Objem vody v nádržce	6 l
Zátěžová zkouška	400 kg

Použití

Pro závěsné WC s objemem splachování 2/4 l
Pro zazdění a obezdění k nosné stěně – mokrý proces
Vhodný pro rekonstrukce
Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm

Vlastnosti

Obsahuje dávkovač WC tablet
Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
Rohový ventil s možností na napojení na potrubní systém Mepla
Technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm
Pozinkovaná nosná konstrukce se čtyřmi výklopnými držáky pro snadnou instalaci
Konstrukce polystyrenové izolace nádržky zjednodušuje zazdívání, zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
Vyjmutelný díl polystyrenu pro snadný přístup při instalaci
Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
Duální splachování nezávisle nastavitelné s hygienickou rezervou
Úsporné splachování – 2 l malé spláchnutí, 4 l velké spláchnutí
Možnost vestavby oddáleného nebo senzorového splachování
Kompatibilní se všemi ovládacími tlačítky Alca
Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
Přívod vody zezadu / shora uprostřed / zleva / zprava
Servisní práce bez použití nářadí
Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot

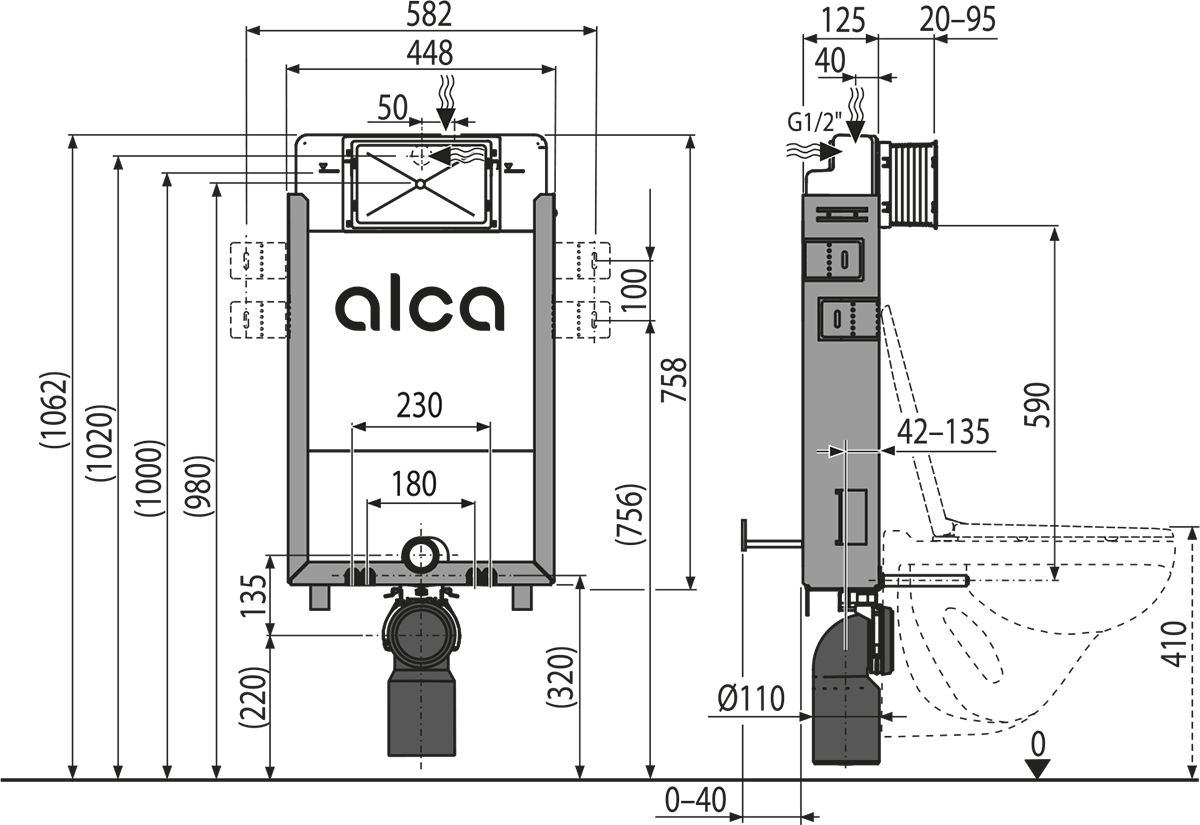

Montážní výška 1062 mm
Montážní hloubka nastavitelná v rozmezí 20–95 mm
Stavební hloubka 125 mm
Materiál nosné konstrukce: pozinkovaný kov

Normy

ČSN EN 14124, ČSN EN 14055

Logistické informace

Množství (balení)	1 ks
Množství (paleta)	20 ks
Rozměr (kus)	1045×140×475 mm
Rozměr (balení)	1045×475×140 mm
Hmotnost (kus)	9,8327 kg
Hmotnost (balení)	9,8327 kg
Hmotnost (paleta)	216,654 kg

Rozsah dodávky

Nádrž s napouštěcí a vypouštěcí armaturou
Pozinkovaný rám včetně nosné konstrukce
Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem 1/2"–3/8"
Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
Koleno odpadu HT 90/110 polyethylen, PE-HD
Těsnění přívodu, vývodka polypropylen, vrapová vložka
Těsnění odpadu, propojka polypropylen, těsnění propojky
Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
Sada pro vhazování WC tablet

Náhradní díly

M0005-ND	Kroužek přívodu A100
M0017C-ND	Držák napouštěcího ventilu
M0021-ND	Těsnění přívodu (WC moduly)
M0023-ND	Vrapová vložka 45×58×25 (WC moduly)
M0026-ND	Těsnění odpadu (WC moduly)
M0028-ND	Těsnění propojky (WC moduly)
M0046-ND	Trubka konzoly
M0080-ND	Víko rukávu pro WC moduly
M0243-ND	Matice držáku roháčku
M903-ND	Závitové tyče + přísl.
M954-ND	Mechanismus kompletní pro WC moduly
M956-ND	Posuvný držák odpadu pro WC moduly
M959-ND	Sada pro výměnu NV a hadičky - modul
MN0091-ND	Rukáv rámečku pro WC moduly
MN0092C-ND	Rámeček rukávu pro WC moduly
MN0115-ND	Hadička s o-kroužkem pro modul
MN0867-ND	Vnitřní deska pro zásobník
P176-ND	Set vyhazovač a podavač tablet

Ke stažení

Návody a jiné

Název souboru	Velikost	Akce
AM115/1000E Renovmodul - Návod na servis WC modulů Alca.pdf	4.18 MB	Stáhnout
AM115/1000E Renovmodul - CAD výkres.dwg	921.2 kB	Stáhnout
AM115/1000E Renovmodul - CAD výkres.dxf	2.6 MB	Stáhnout
AM115/1000E Renovmodul - Montážní návod.pdf	10.26 MB	Stáhnout
AM115/1000E Renovmodul - Prohlášení o vlastnostech.pdf	154.15 kB	Stáhnout
AM115/1000E Renovmodul - Certifikát.pdf	517.36 kB	Stáhnout
