Předstěnový instalační systém pro suchou instalaci (do sádrokartonu)

AM101/1120 Sádromodul

Tento inovovaný předstěnový instalační systém ALCA s kódovým označením AM101/1120 Sádromodul nahrazuje modelovou řadu A101/1200 Sádromodul. Instalace těchto systému je nyní rychlejší a k jejich montáži vám nyní postačí pouze jeden klíč.

Technické parametry

Připojení vody zezadu nebo shora montážními otvoryG1/2 "
Funkční rozsah tlaku vody0,05 – 1,6 MPa
Doporučený rozsah tlaku vody0,3 – 0,5 MPa
Velké spláchnutí6 – 9 l
Malé spláchnutí2,5 – 3,5 l
Standardní nastavení velkého spláchnutí6 l
Standardní nastavení malého spláchnutí3 l
Hygienická rezerva3 l
Objem vody v nádržce9 l
Zátěžová zkouška400 kg

    Použití

  • Pro závěsné WC
  • Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
  • Pro tlouštku podlah 0–200 mm
  • Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm

    Vlastnosti

  • Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
  • Viditelné označení nivelace a středové rysky
  • Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
  • Rohový ventil s možností na napojení na potrubní systém Mepla
  • Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
  • Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
  • Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
  • Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
  • Duální splachování nezávisle nastavitelné s hygienickou rezervou
  • Možnost vestavby oddáleného nebo senzorového splachování
  • Kompatibilní se všemi ovládacími tlačítky Alca
  • Servisní práce bez použití nářadí
  • Přívod vody zezadu/shora uprostřed
  • Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
  • Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
  • Montážní hloubka nastavitelná v rozmezí 20–95 mm
  • Stavební hloubka 125 mm
  • Materiál nosné konstrukce: kov ošetřený práškovou barvou
  • Normy

    ČSN EN 14124, ČSN EN 14055
  • 39229000
Množství (balení) 1 ks
Množství (paleta) 20 ks
Rozměr (kus) 1130×145×520 mm
Rozměr (balení) 1130×520×145 mm
Hmotnost (kus) 13,8593 kg
Hmotnost (balení) 13,8593 kg
Hmotnost (paleta) 297,186 kg

    Rozsah dodávky

  • Nádrž s napouštěcí a vypouštěcí armaturou
  • Samonosný rám
  • Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
  • Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
  • Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
  • Koleno odpadu HT 90/90 polyethylen, PE-HD
  • Redukce odpadu HT 90/110 polyethylen, PE+HD
  • Těsnění přívodu, vývodka polypropylen, vrapová vložka
  • Těsnění odpadu, propojka polypropylen, těsnění propojky
  • Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
  • Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
  • Sada pro vhazování WC tablet

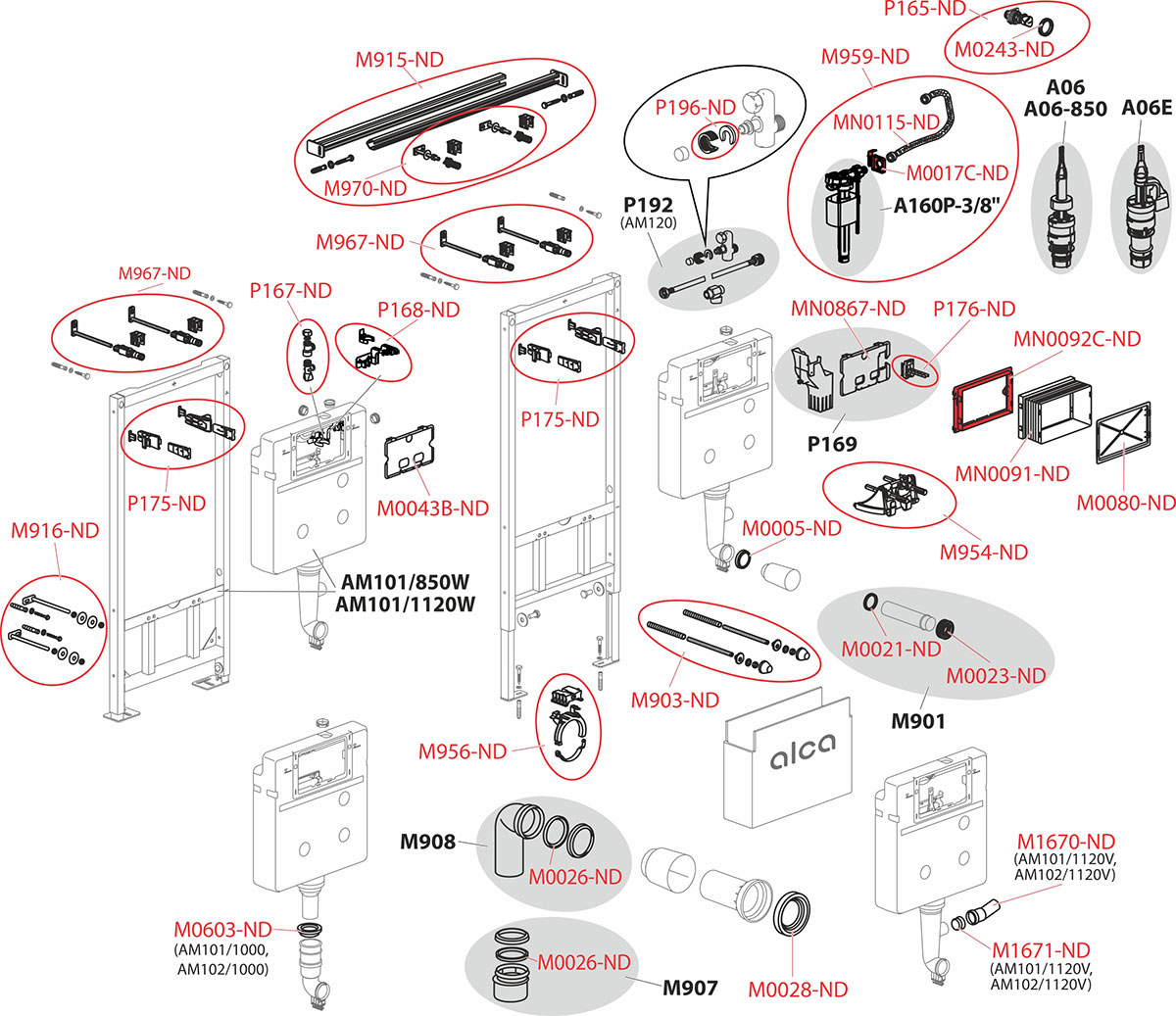

M0017C-ND Držák napouštěcího ventilu
M0021-ND Těsnění přívodu (WC moduly)
M0023-ND Vrapová vložka 45×58×25 (WC moduly)
M0026-ND Těsnění odpadu (WC moduly)
M0028-ND Těsnění propojky
M0043B-ND Deska vnitřní
M0080-ND Víko rukávu
M0243-ND Matice držáku roháčku
M903-ND Závitové tyče + přísl.
M916-ND Fixační set
M954-ND Mechanismus kompletní
M956-ND Posuvný držák odpadu
M959-ND Sada pro výměnu NV a hadičky - modul
M967-ND Souprava pro upevnění do stěny AM101
MN0091-ND Rukáv rámečku
MN0092C-ND Rámeček rukávu AM
MN0115-ND Hadička s o-kroužkem pro modul
MN0867-ND Vnitřní deska pro zásobník
P165-ND Rohový ventil SCHELL s držákem a maticí
P175-ND Závěs nádržky – kompletní 2 ks
P176-ND Set vyhazovač a podavač tablet
Kód výrobkuEANTechnický list
AM101/11208595580549398Technický list
