WC modul pro zazdívání

AM100/1000 Alcamodul

Spolehlivý montážní modul pro zazdění závěsného WC. Vhodný pro připojovací rozteč 180 i 230 mm. Díky výklopným držákům se snadno přizpůsobí podmínkám na stavbě, včetně nerovných povrchů. Posuvný držák odpadu, dávkovač WC tablet, izolovaná nádržka i příprava pro senzorové ovládání z něj dělají všestranné řešení pro moderní koupelny. Kompatibilní s tlačítky Alca.

Kde koupit

Detaily produktu

Detaily produktu

Technické parametry

Připojení vody zezadu nebo shora montážními otvory	G1/2 "
Funkční rozsah tlaku vody	0,05 – 1,6 MPa
Doporučený rozsah tlaku vody	0,3 – 0,5 MPa
Velké spláchnutí	6 – 9 l
Malé spláchnutí	2,5 – 3,5 l
Standardní nastavení velkého spláchnutí	6 l
Standardní nastavení malého spláchnutí	3 l
Hygienická rezerva	3 l
Objem vody v nádržce	9 l
Zátěžová zkouška	400 kg

Použití

Pro závěsné WC
Pro zazdění a obezdění k nosné stěně – mokrý proces
Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm

Vlastnosti

Obsahuje dávkovač WC tablet
Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
Rohový ventil s možností na napojení na potrubní systém Mepla
Nosná konzola zaručuje vysokou tuhost připojení WC ke stěně
Rozměry a konstrukce konzoly zjednodušují instalaci systému
Konstrukce polystyrenové izolace nádržky zjednodušuje zazdívání, zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
Duální splachování nezávisle nastavitelné s hygienickou rezervou
Možnost vestavby oddáleného nebo senzorového splachování
Kompatibilní se všemi ovládacími tlačítky Alca
Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
Přívod vody zezadu/shora uprostřed
Servisní práce bez použití nářadí
Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot

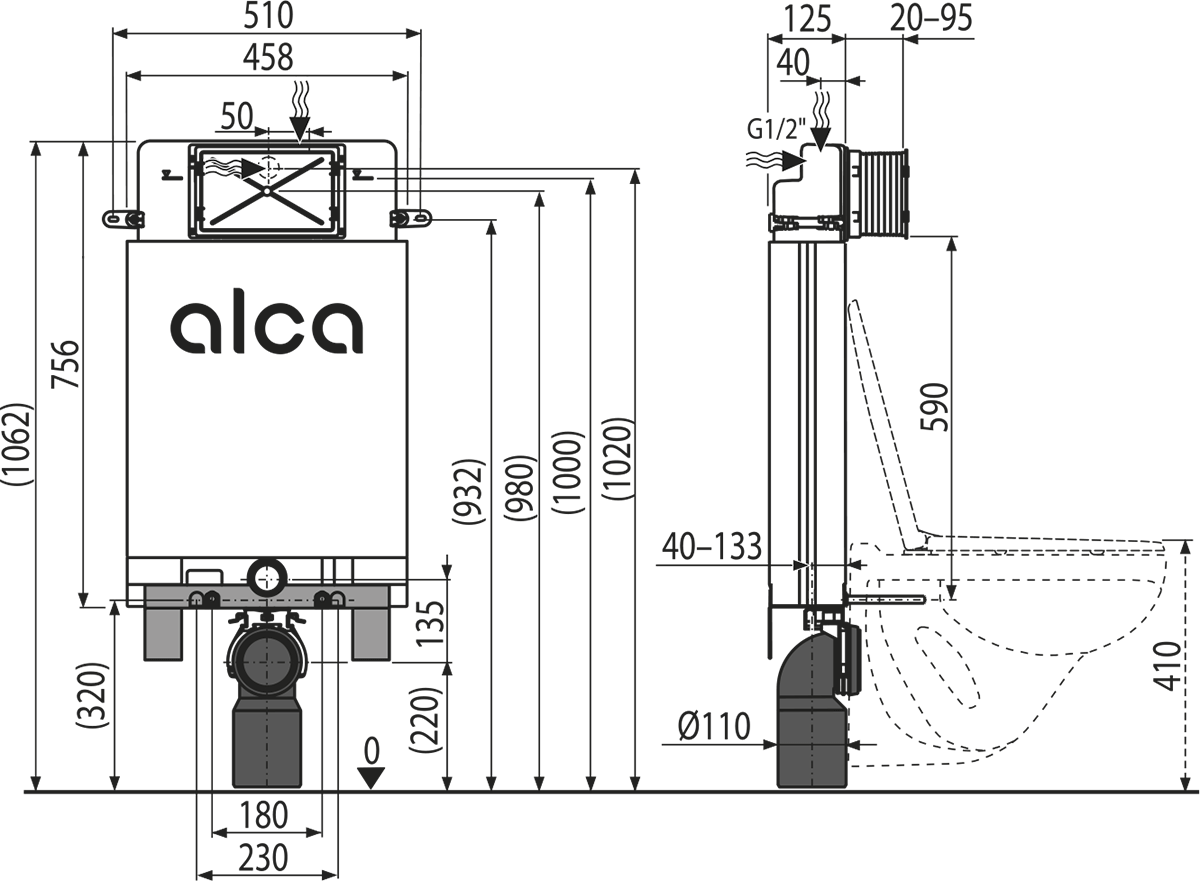

Montážní výška 1062 mm
Montážní hloubka nastavitelná v rozmezí 20–95 mm
Stavební hloubka 125 mm
Nutné podezdění nebo použití noh M90
Materiál nosné konzoly: pozinkovaný kov

Normy

ČSN EN 14124, ČSN EN 14055

Logistické informace

Množství (balení)	1 ks
Množství (paleta)	20 ks
Rozměr (kus)	1045×140×475 mm
Rozměr (balení)	1045×475×140 mm
Hmotnost (kus)	7,4299 kg
Hmotnost (balení)	7,4299 kg
Hmotnost (paleta)	168,598 kg

Rozsah dodávky

Nádrž s napouštěcí a vypouštěcí armaturou
Nosná konzola
Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem 1/2"–3/8"
Fixační set: vrut Ø8×60 – 2 ks, vrut Ø4,8×38 – 2 ks, hmoždinka Ø12 – 2 ks, hmoždinka Ø8 – 2 ks
Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
Koleno odpadu HT 90/110 polyethylen, PE-HD
Těsnění přívodu, vývodka polypropylen, vrapová vložka
Těsnění odpadu, propojka polypropylen, těsnění propojky
Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
Teleskopické upevňovací úchyty 2 ks
Sada pro vhazování WC tablet

Náhradní díly

M0005-ND	Kroužek přívodu A100
M0017C-ND	Držák napouštěcího ventilu
M0021-ND	Těsnění přívodu (WC moduly)
M0023-ND	Vrapová vložka 45×58×25 (WC moduly)
M0026-ND	Těsnění odpadu (WC moduly)
M0028-ND	Těsnění propojky (WC moduly)
M0046-ND	Trubka konzoly
M0080-ND	Víko rukávu pro WC moduly
M0200K-ND	Konzole
M0243-ND	Matice držáku roháčku
M0506-ND	Opěrka závěsu nádržky
M0507-ND	Závěs nádržky
M903-ND	Závitové tyče + přísl.
M954-ND	Mechanismus kompletní pro WC moduly
M956-ND	Posuvný držák odpadu pro WC moduly
M959-ND	Sada pro výměnu NV a hadičky - modul
MN0091-ND	Rukáv rámečku pro WC moduly
MN0092C-ND	Rámeček rukávu pro WC moduly
MN0115-ND	Hadička s o-kroužkem pro modul
MN0867-ND	Vnitřní deska pro zásobník
P165-ND	Rohový ventil držákem a maticí
P176-ND	Set vyhazovač a podavač tablet

Ke stažení

Návody a jiné

Název souboru	Velikost	Akce
AM100/1000 Alcamodul - Návod na servis WC modulů Alca.pdf	4.18 MB	Stáhnout
AM100/1000 Alcamodul - Prohlášení o vlastnostech.pdf	237.82 kB	Stáhnout
AM100/1000 Alcamodul - Certifikát.pdf	254.09 kB	Stáhnout
AM100/1000 Alcamodul - Montážní návod.pdf	9.47 MB	Stáhnout
AM100/1000 Alcamodul - CAD výkres.dwg	824.15 kB	Stáhnout
AM100/1000 Alcamodul - CAD výkres.dxf	2.41 MB	Stáhnout
